Крановое оборудование ГК «Подъемное оборудование»
Группа компаний «Подъемное оборудование» - российский производитель кранового и грузоподъемного оборудования, а так же различного вида металлоизделий. Собственный цех металлообработки позволяет выпускать более 100 тонн готовых металлоизделий в месяц. Ассортимент кранов и подъемников включает: кран-балки ручные и электрические, подъемники грузовые, мачтовые, мостовые краны, строительные краны Умелец и Пионер. Выпускаемая продукция изготавливается согласно ГОСТ и ТУ изготовителя.
Ассортимент продукции ГК ПО:
Кран-балки мостовые электрические однобалочные
Кран-балки ручные
Краны мостовые двухбалочные
Краны консольные
Краны строительные
Кран-балки подвесные 1-10 тн, 3-15 м
Серия: кран-балки мостовые подвесные электрические однобалочные
Грузоподъемность: 1, 2, 3,2, 5, 10 тн
Длина пролета: 3, 4,5, 6, 9, 12, 15 м
Управление краном: с пола, радиоуправление
Токоподвод: кабельный; открытый троллейный; закрытый троллейный

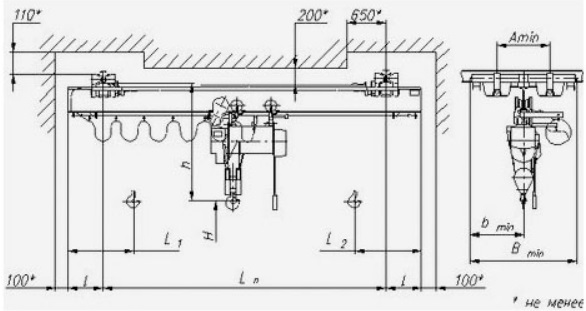

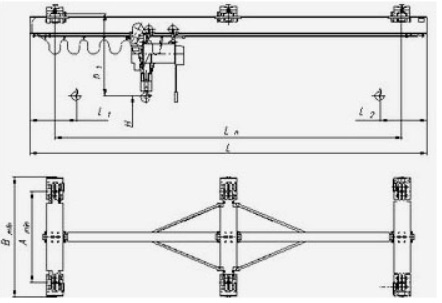

Чертеж кран-балка электрическая подвесная:

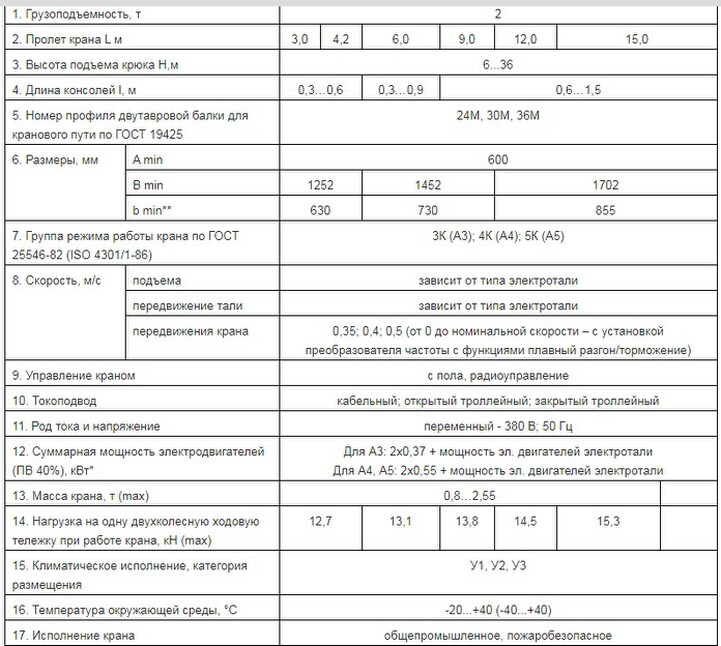

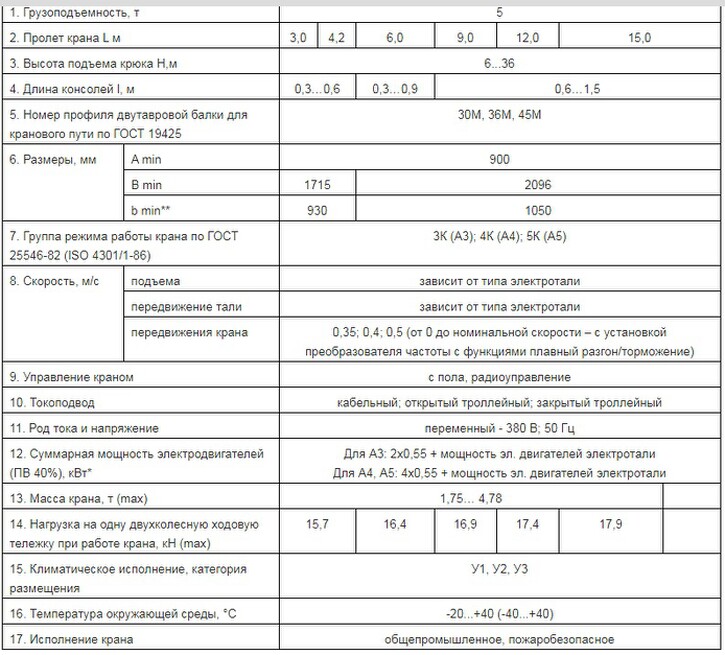

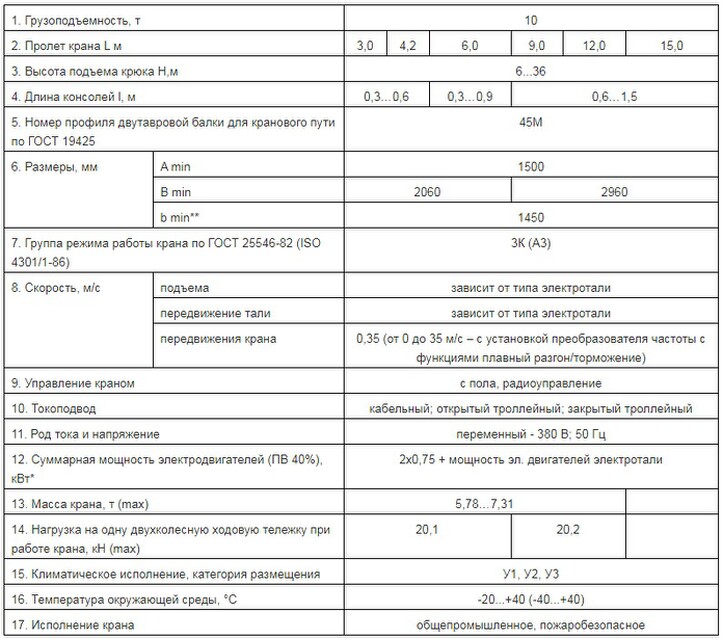

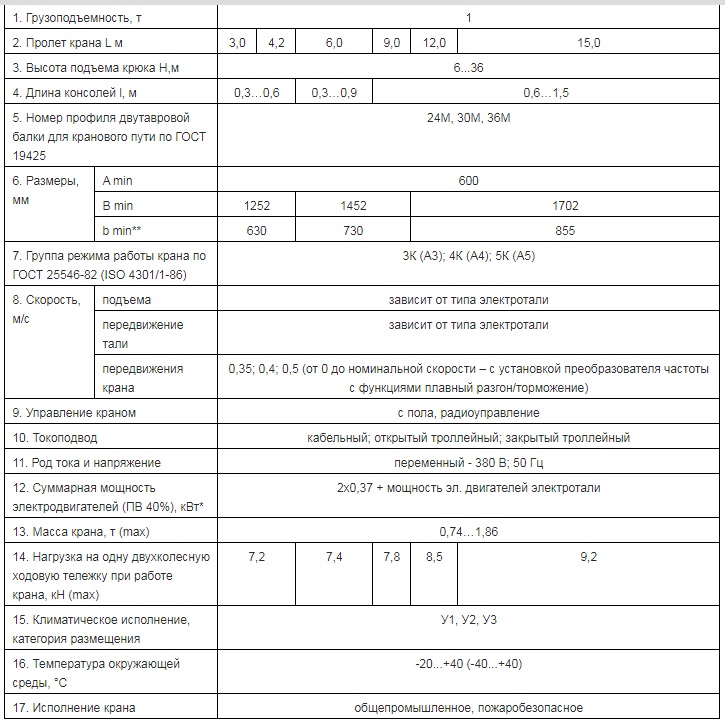

Технические характеристики кран-балок грузоподъемностью 1-10 тн:

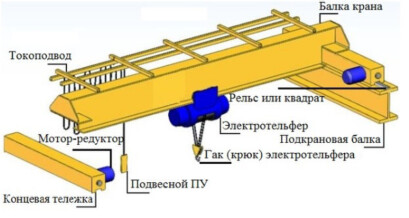

Кран-балки опорные 1-10 тн, 4,5-22,5 м

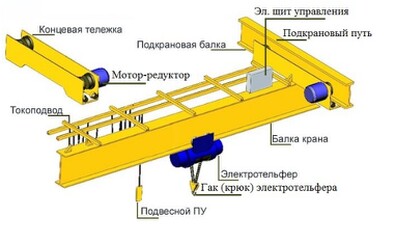

Кран мостовой электрический опорный однобалочный включает в себя концевые балки/тележки с установленными мотор-редукторами, мост крана, токоподводом вдоль пролета моста кран-балки, комплектом электрики, электротельфером. Общепромышленное применение.
Серия: кран-балки мостовые опорные электрические однобалочные
Грузоподъемность: 1, 2, 3,2, 5, 10 тн (10 т без кабины)
Длина пролета: 4,5, 7,5, 10,5, 13,5, 16,5, 22,5 м
Управление краном: с пола, радиоуправление
Токоподвод: кабельный; открытый троллейный; закрытый троллейный

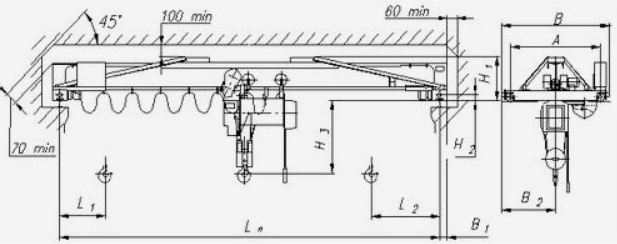

Чертеж кран-балка электрическая опорная:

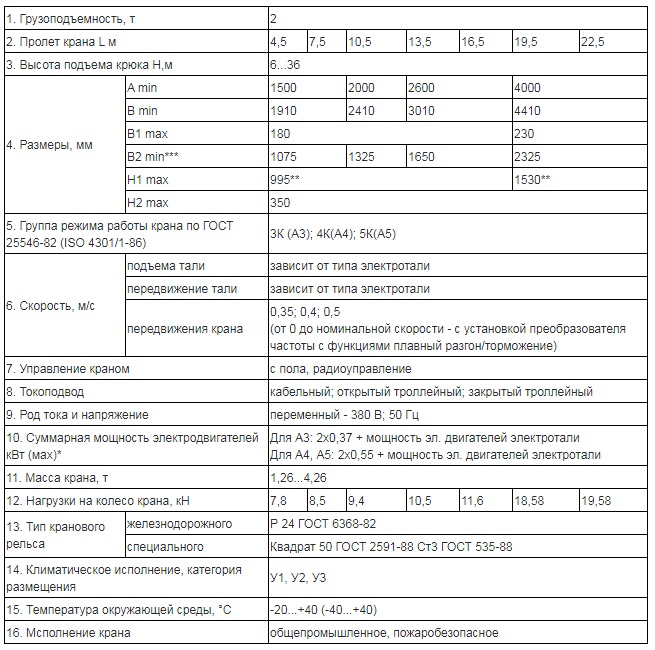

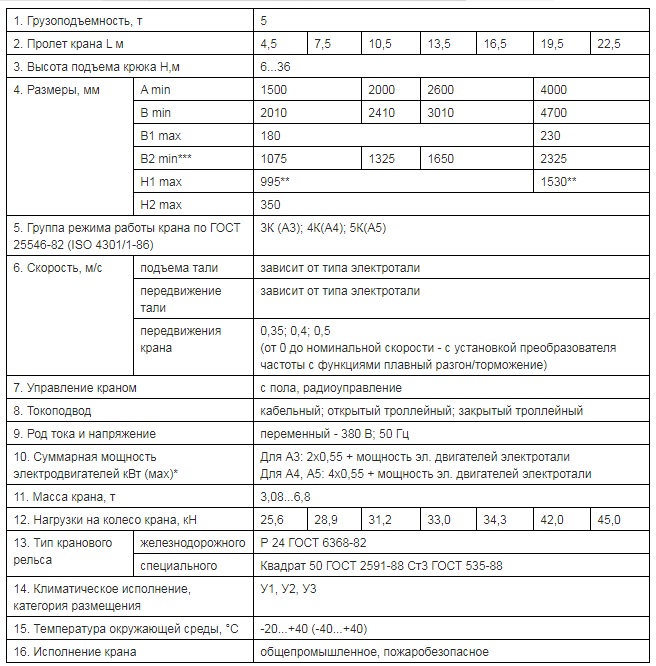

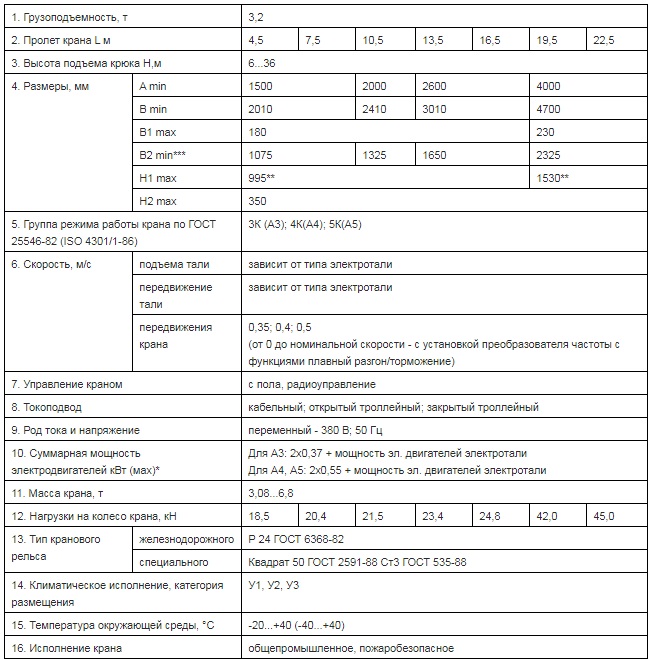

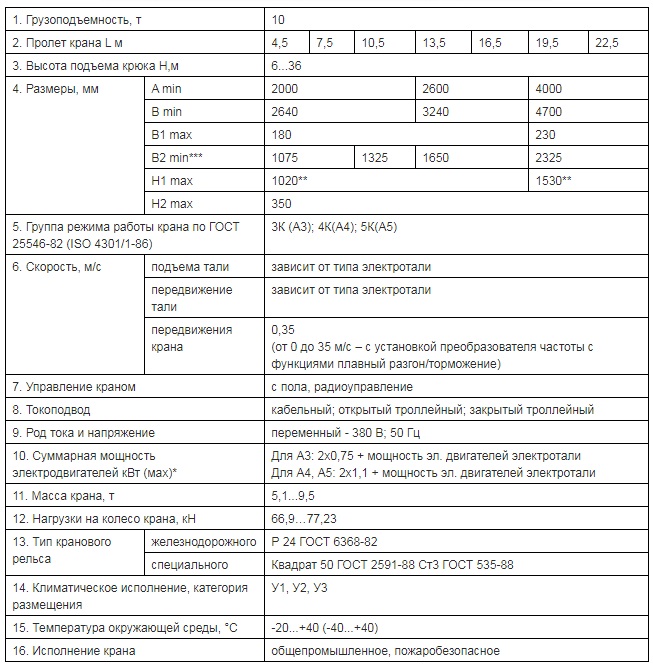

Технические характеристики:
Кран-балки подвесные двухпролетные 1-10 тн, 7,5+7,5м - 12+12м (без эл.тали)
Кран мостовой электрический подвесной двухпролетный однобалочный (без электротали) включает в себя концевые балки/тележки (подвижной и стационарной) с установленными мотор-редукторами, мост крана, токоподводом вдоль пролета моста крана, комплектом электрики, электротельфером. Общепромышленное применение.
Серия: кран-балки мостовые подвесные электрические однобалочные двухпролетные
Грузоподъемность: 1, 2, 3,2, 5, 10 тн
Длина пролета: 7,5+7,5м, 9+9м, 10,5+10,5м, 12+12м
Управление краном: с пола, радиоуправление
Токоподвод: кабельный; открытый троллейный; закрытый троллейный
Чертеж кран-балка подвесная двухпролетная 1 тн – 5 тн

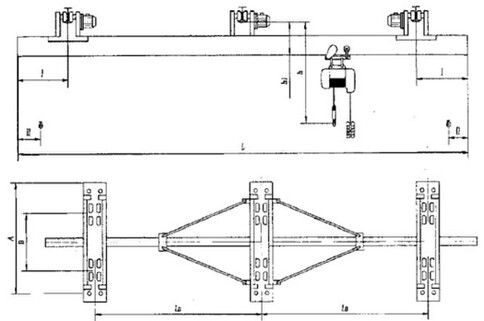

Чертеж кран-балка подвесная двухпролетная 10 тн

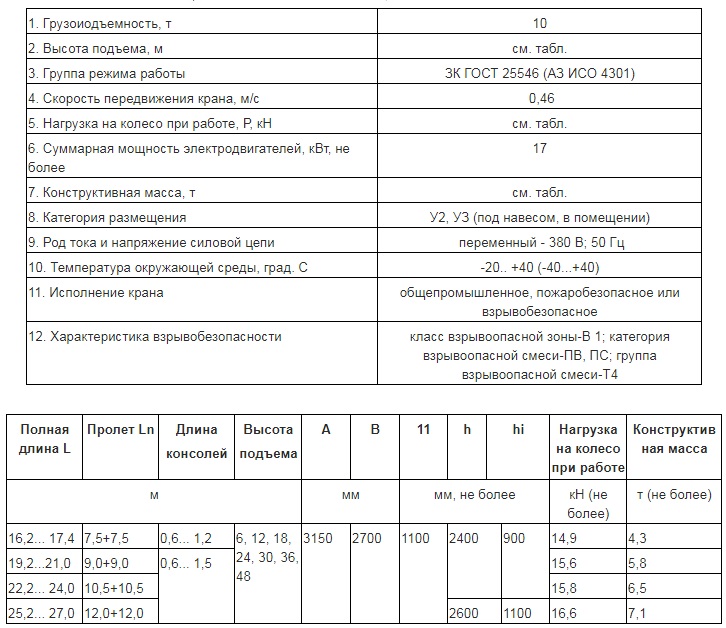

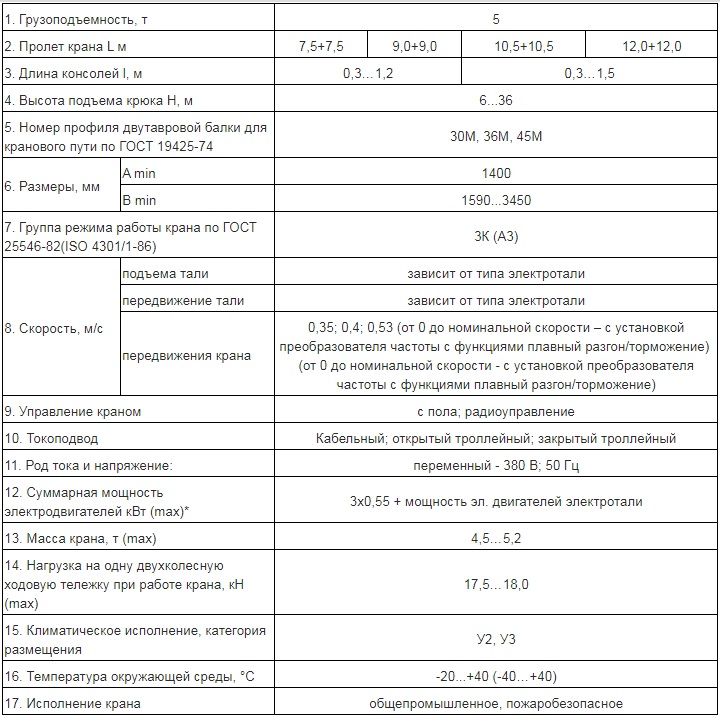

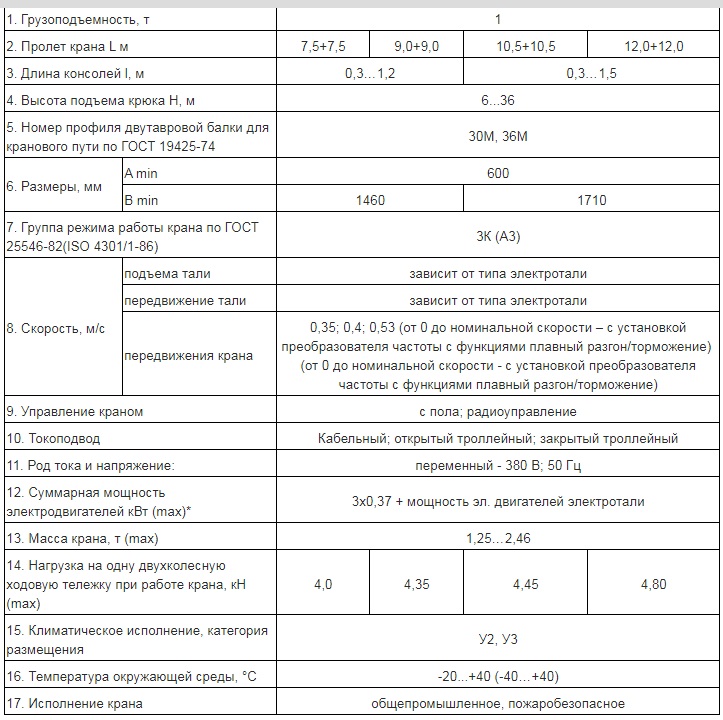

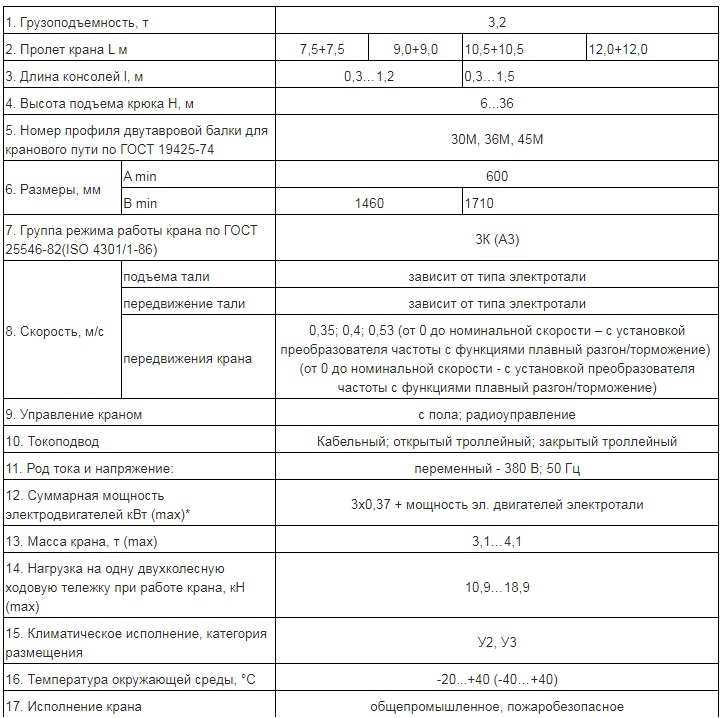

Технические характеристики кран-балка подвесная двухпролетная

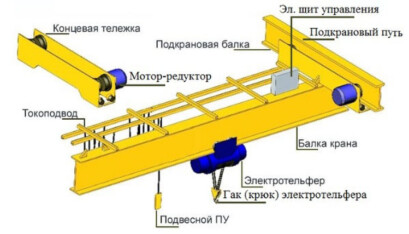

Кран-балки подвесные ВЗИ 1-10 тн, 3-15 м
Краны мостовые подвесные общего назначения во взрывозащищенном исполнении предназначены для подъема и перемещения грузов во взрывоопасных средах. К отраслям с взрывоопасной средой относятся: добыча и переработка нефти и природного газа, химическое производство, работы, производимые на шахтах и во многих других отраслях промышленности в процессе производства, обработки, транспортировки и складирования горючих веществ, выделяющих газы, пары и туман, а также иные помещения и зоны, которым присвоена категория взрывоопасности.
Серия: кран-балки мостовые подвесные ВЗИ
Грузоподъемность: 1, 2, 3,2, 5, 10 тн
Длина пролета: 3, 4,2, 6, 9, 12,15 м
Управление краном: с пола, радиоуправление
Токоподвод: кабельный

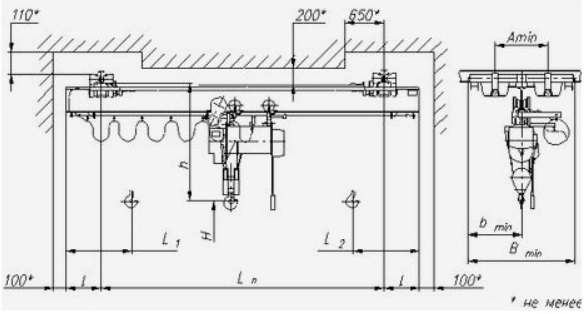

Чертеж кран-балка электрическая подвесная ВЗИ:

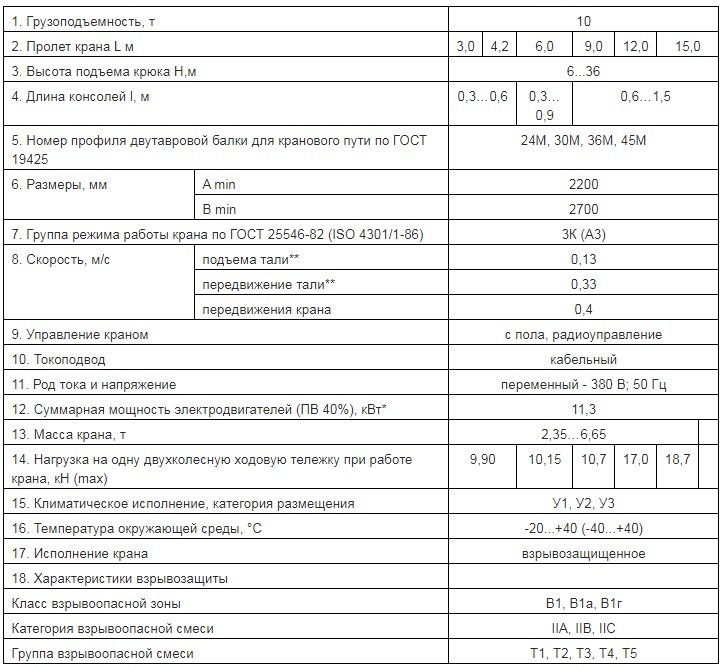

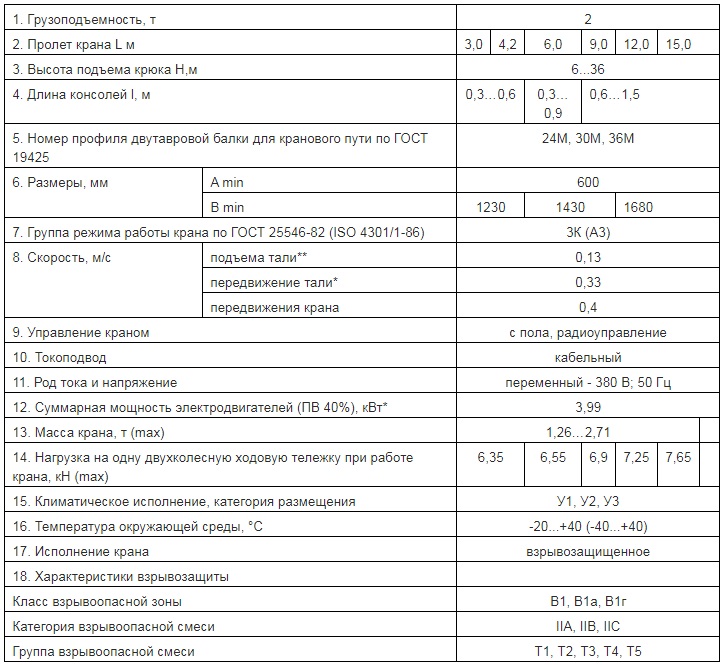

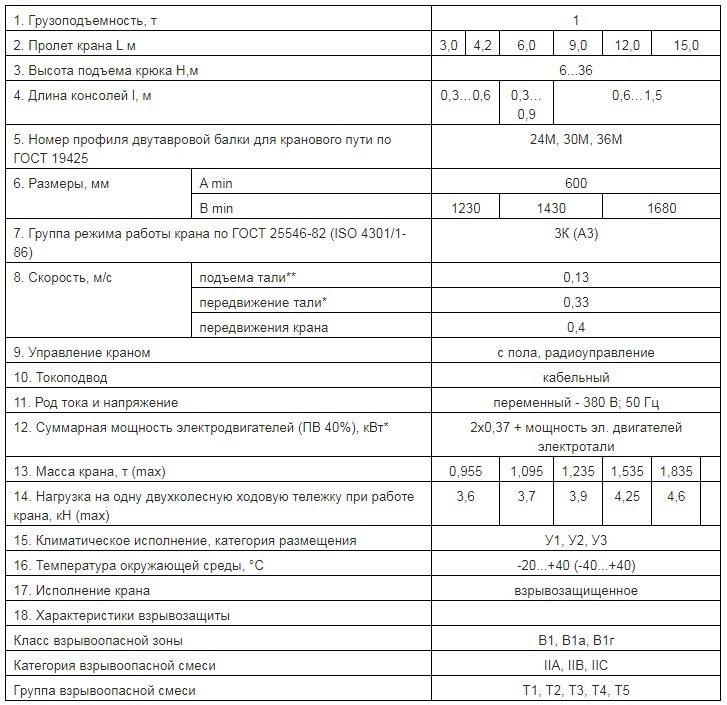

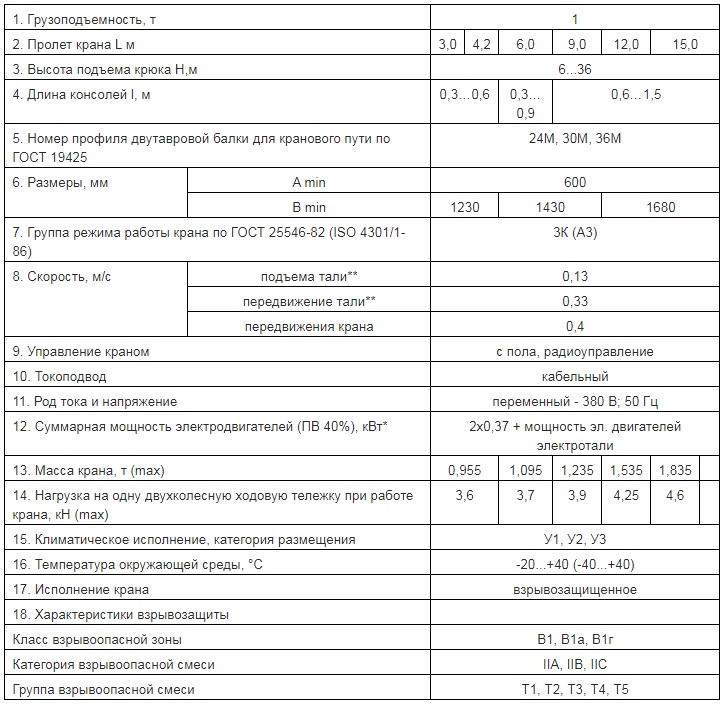

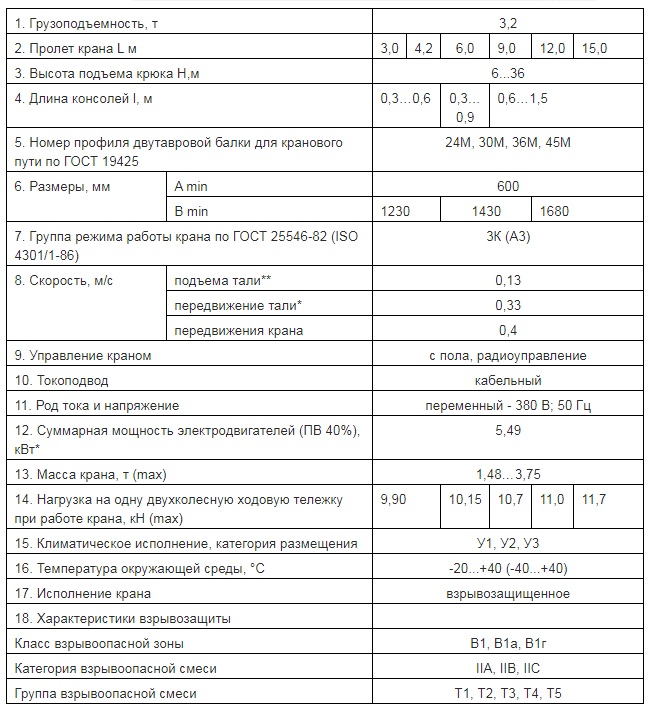

Технические характеристики
Кран-балки опорные ВЗИ 1-10 тн, 3-22,5
Краны мостовые электрические опорные общего назначения во взрывозащищенном исполнении предназначены для подъема и перемещения грузов во взрывоопасных средах. К отраслям с взрывоопасной средой относятся: добыча и переработка нефти и природного газа, химическое производство, работы, производимые на шахтах и во многих других отраслях промышленности в процессе производства, обработки, транспортировки и складирования горючих веществ, выделяющих газы, пары и туман, а также иные помещения и зоны, которым присвоена категория взрывоопасности.
Серия: кран-балки мостовые опорные электрические однобалочные ВЗИ
Грузоподъемность: 1, 2, 3,2, 5, 10 тн (10 т без кабины)
Длина пролета: 3 – 22,5 м
Управление краном: с пола, радиоуправление
Токоподвод: кабельный

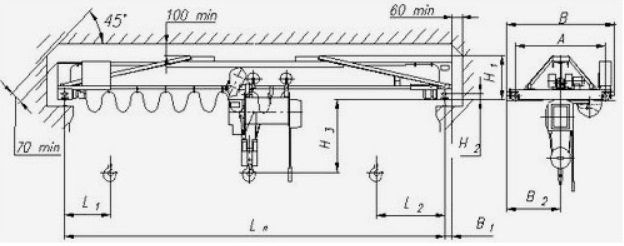

Чертеж кран-балка электрическая опорная:

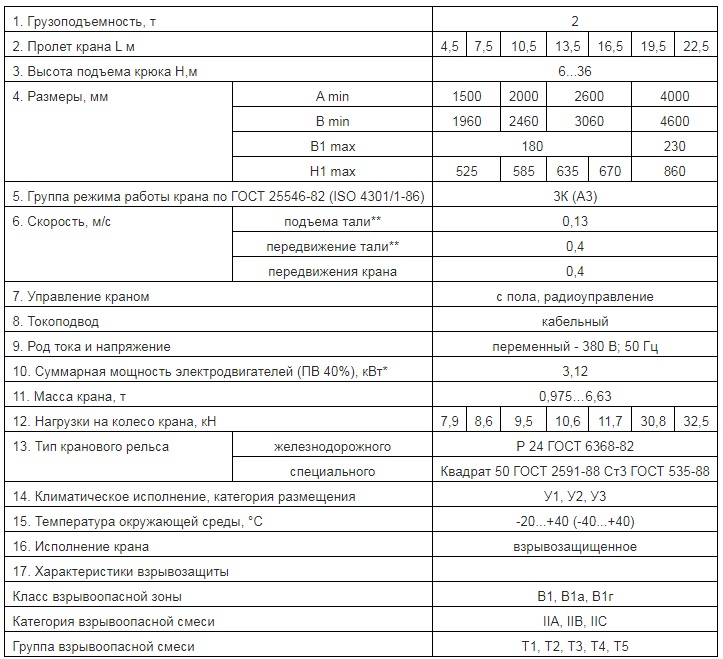

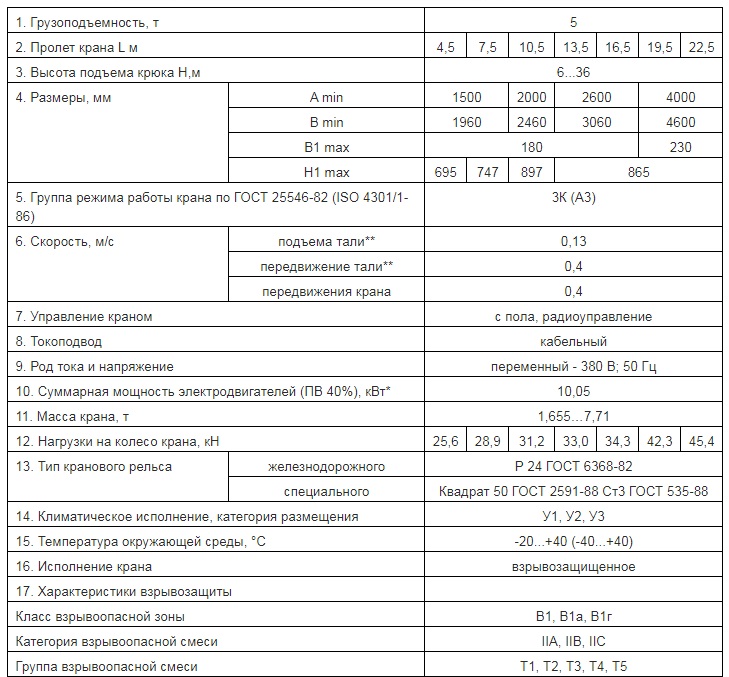

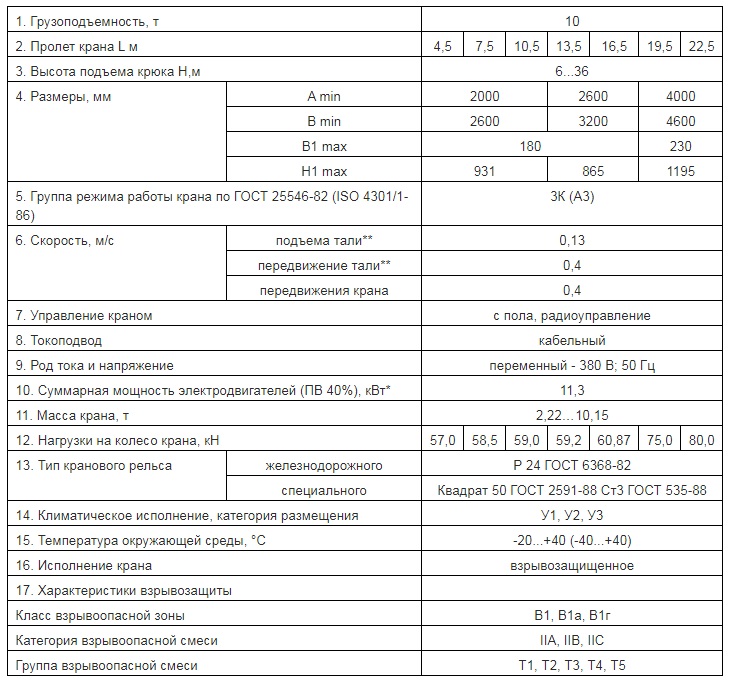

Технические характеристики кран-балки опорная ВЗИ:
Кран-балки ручные подвесные 1-5 тн, 3-9 м
Кран-балка ручная подвесная с цепным передвижным механизмом полностью автономна, используется на объектах при отсутствии электричества. Надежная конструкция ручного крана, спроектированная в соответствии с правилами безопасности, согласно действующему ГОСТу, эксплуатируется в различных областях промышленности и хозяйственной деятельности.
Серия: кран-балки мостовые ручные подвесные
Грузоподъемность: 1, 3,2, 5 тн
Длина пролета: 3, 4,5, 6, 7,5, 9 м
Тип привода: ручной
Управление: ручное

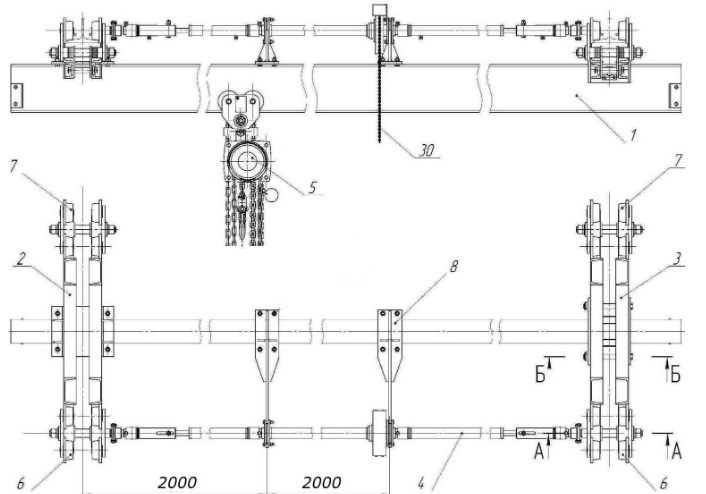

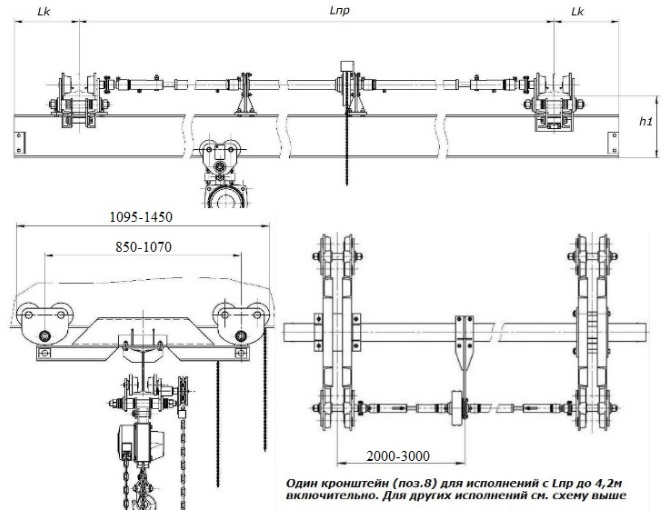

Кран ручной подвесной - описание и общий вид
Ручная концевая балка (2) это сборно-сварная металлоконструкция, оптимальной своей конфигурацией обеспечивает минимальную строительную высоту. Концевая балка ручная состоит из двух тележек: приводная тележка (6) и холостая тележка (7). Посередине концевой балки (2) при помощи болтового соединения устанавливается пролетная часть балки моста ручного крана (1). Вторая сторона моста ручного крана устанавливается в плавающее (скользящее) подвижное крепление концевой балки (шарнирное соединение) (3).
К кронштейнам (8) которые крепятся к пролетному мосту ручного крана, крепится вал с цепной звездочкой (4), который соединяется с приводными колесами ручных концевых балок. На звездочку надета металлическая цепь (30), которая закольцована. Крановщик тянет цепь вниз, соответственно цепь передает усилие на звездочку, звездочка на вал, с вала на приводные колеса и ручной кран передвигается вдоль подкранового пути. Ручная таль устанавливается на пролетную балку моста ручного крана и принцип работы тали аналогичен с ручным краном.
Конфигурация ручной концевой балки с подвижным креплением (3) аналогичен с ручной балкой концевой (2) со стационарным креплением, за исключением присоединительного узла к мосту кран-балки. Соединительный узел состоит из закрепленных роликов, на них устанавливается мост ручного крана, ложится верхней полкой. Плавающее крепление моста крана позволяет компенсировать неточность расстояния пролета подкранового пути по всей длине хода крана, тем самым сохраняя нормальную работу ручного крана. Мост ручного крана - его пролет, имеет разные конфигурации. От длинны пролета и величины грузоподъемности, зависит сечение моста балки и ее дополнительное усиление.

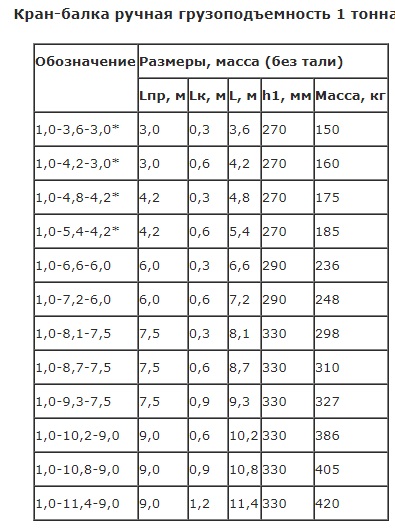

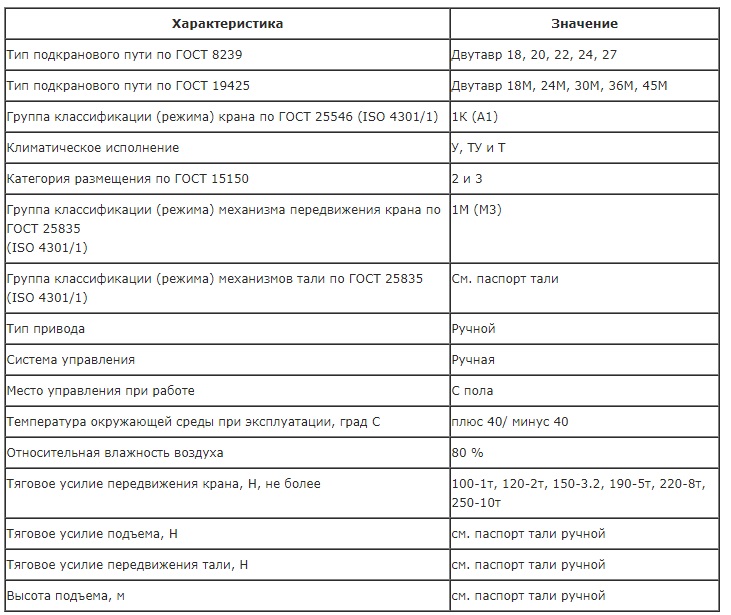

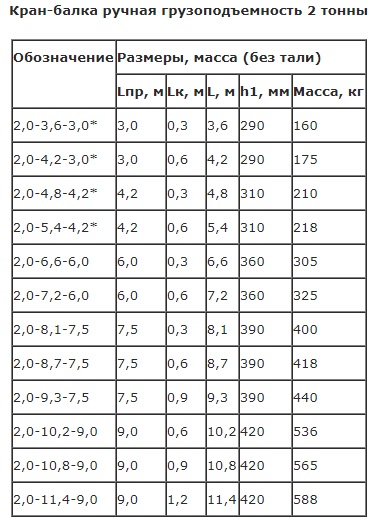

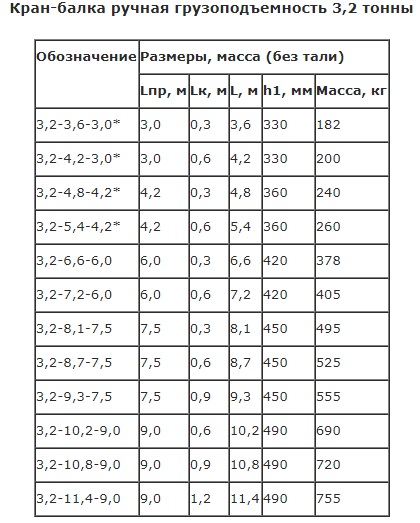

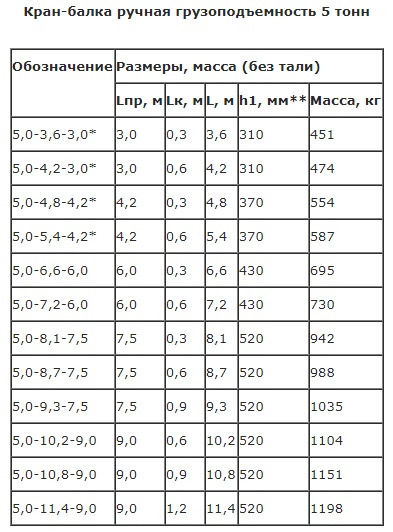

Технические характеристики ручной кран-балки:

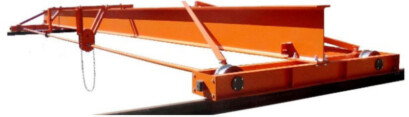

Кран-балки ручные опорные 1-5 тн, 4,5-17 м
Кран-балка ручная опорная с цепным передвижным механизмом полностью автономна, используется на объектах при отсутствии электричества. Надежная конструкция ручного крана, спроектированная в соответствии с правилами безопасности, согласно действующему ГОСТу, эксплуатируется в различных областях промышленности и хозяйственной деятельности.
Серия: кран-балки мостовые ручные опорные
Грузоподъемность: 1, 3,2, 5 тн
Длина пролета: 4,5, 7,5, 10,5, 13,5, 16,5, 17 м
Тип привода: ручной
Управление: ручное

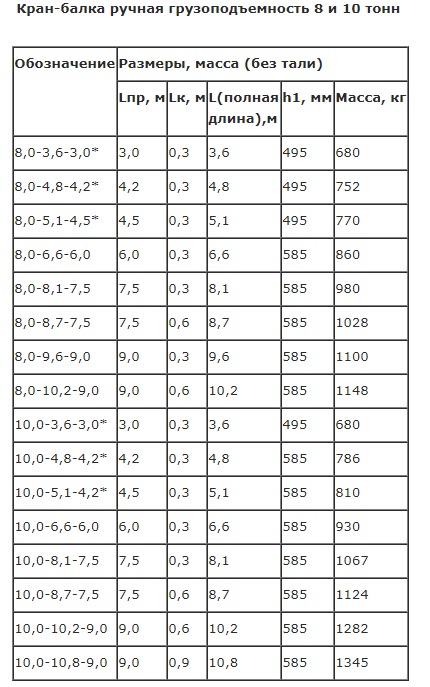

Кран-балка ручная - основные габаритные размеры

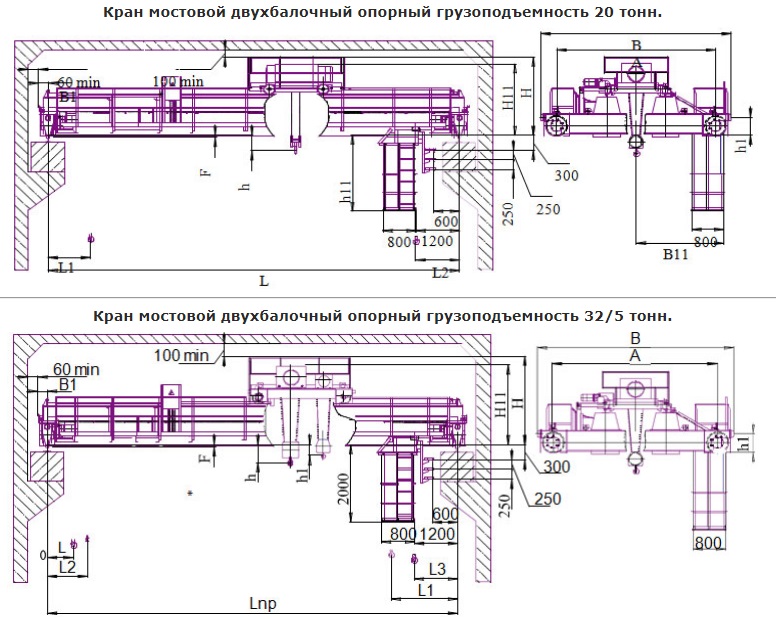

Краны мостовые двухбалочные опорные 5-100 тн, 10,5-34,5 м
Кран мостовой двухбалочный опорный электрический общепромышленного применения грузоподъемностью до 20 тонн. Двухбалочный мостовой электрический кран состоит из: концевые балки - с приводами передвижения крана, на концевой балке смонтированы приводные и холостые колеса, а так же резиновый отбойник - демпфер; пролетная балка моста крана - с рельсом или квадратом на ней, и установленными тупиковыми упорами для грузовой тележки; в качестве грузоподъемного механизма, может использоваться грузовая тележка тельферного типа или по типу лебедки.
Серия: краны мостовые двухбалочные опорные
Грузоподъемность: 5, 10, 12, 16, 20, 32, 50, 80, 100 тонн
Длина пролета: 10,5, 16,5, 22,5, 38,5, 34,5 м
Тип привода: электрическое
Управление: с кабины и пола

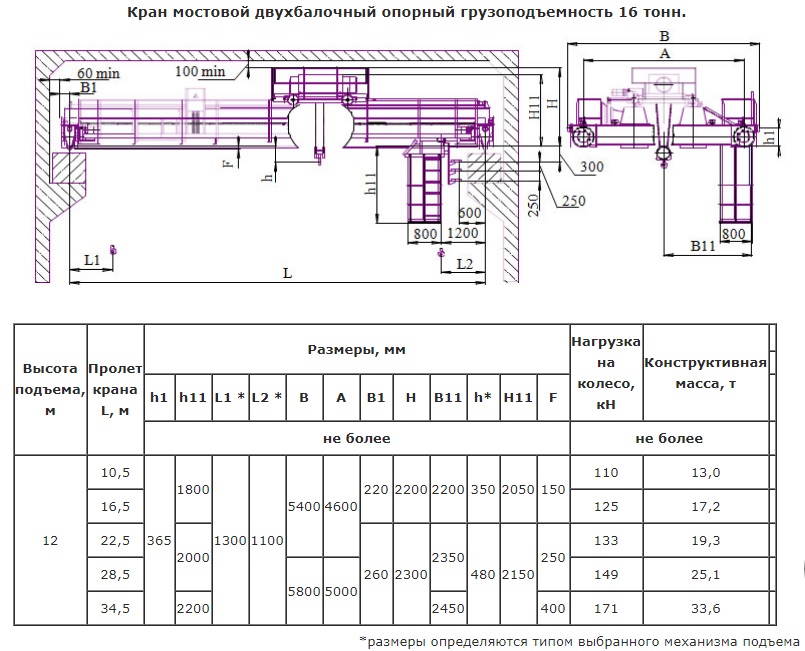

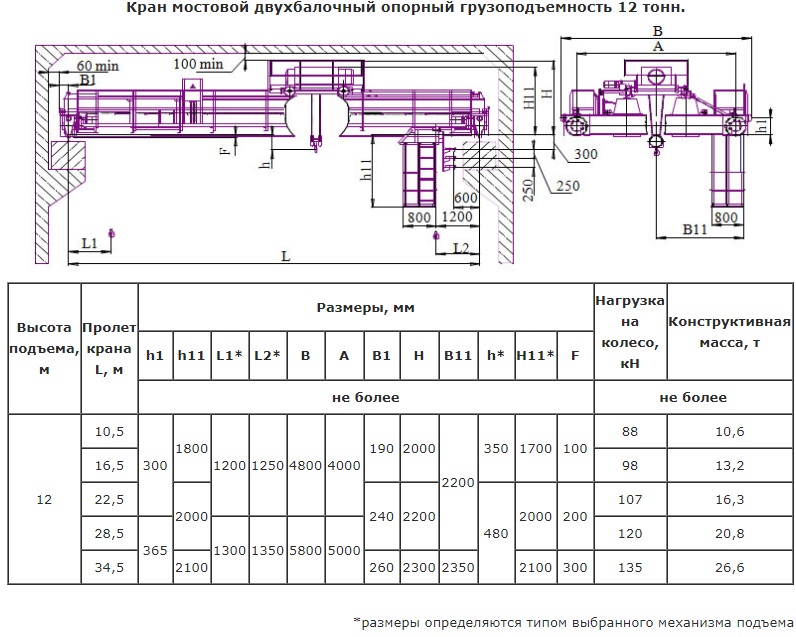

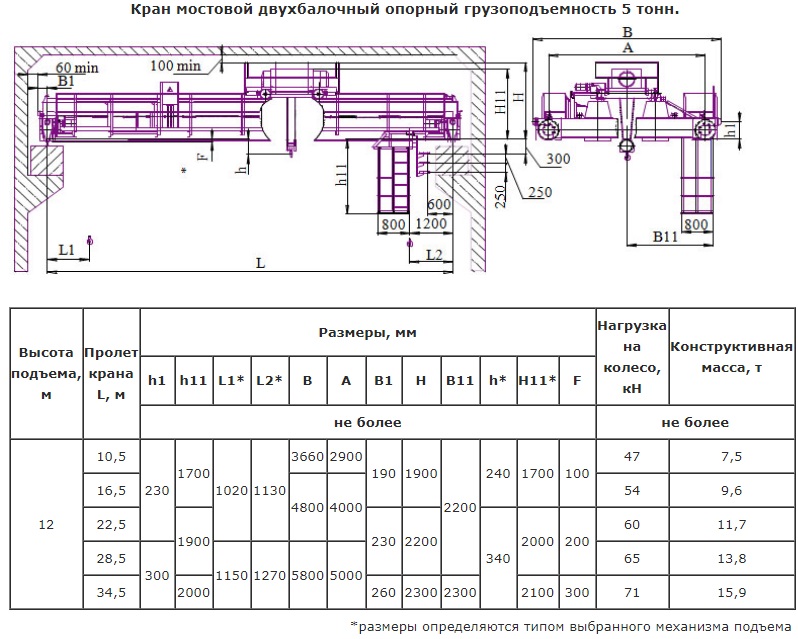

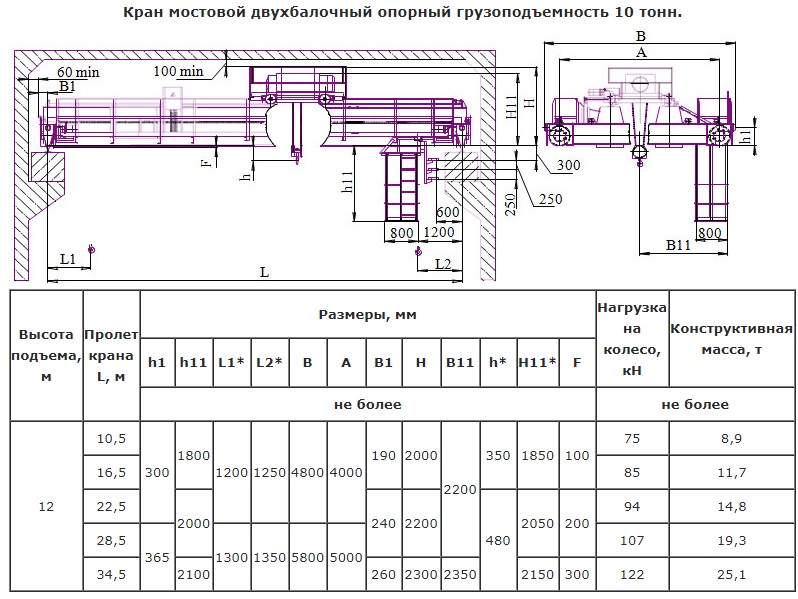

Технические характеристики крана мостового двухбалочного электрического

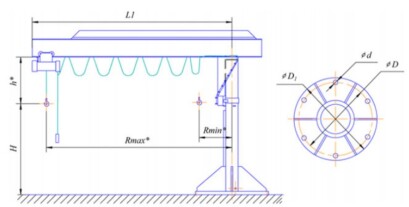

Краны консольные электрические на колонне ККМ6/ККМ7
Кран консольный стационарный поворотный электрический на колонне используют для механизации работ по подъему и перемещению грузов, для ремонтных и наладочных работ, в производственных корпусах и на открытом воздухе. Обеспечивают подъем груза с перемещением его в горизонтальной плоскости на угол не более 360°. ГОСТ 19811-90. Электрический поворот - режим работы А4 - ISO 4301/1.

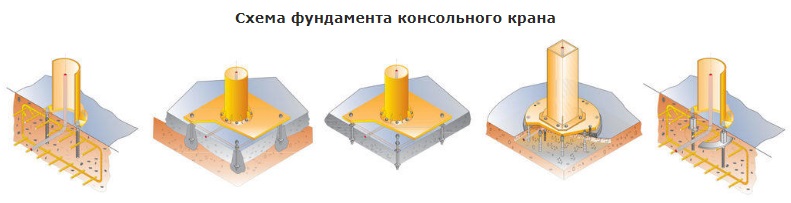

Краны применяются в закрытых помещениях - категория размещения У3, под навесом - категория размещения У2 и на открытом воздухе - категория размещения У1. Климатическое исполнение: от -40 до +40° С. Стационарные консольные краны устанавливаются на фундамент и крепятся анкерными болтами. Фундамент для консольного крана требует предварительной подготовки, для последующей его установки.
Серия: Краны консольные электрические на колонне ККМ6/ККМ7
Грузоподъемность: 0,25, 0,5, 1, 2, 3,2, 5 тонн
Угол поворота консоли: ККР6 270°, ККР7 360°
Тип привода: электрический
Управление: с пола
Краны консольные электрические настенные ККМ5
Кран консольный стационарный поворотный электрический настенный используют для механизации работ по подъему и перемещению грузов, для ремонтных и наладочных работ, в производственных корпусах и на открытом воздухе. Обеспечивают подъем груза с перемещением его в горизонтальной плоскости на угол не более 180°. ГОСТ 19811-90.
Краны применяются в закрытых помещениях - категория размещения У3, под навесом - категория размещения У2 и на открытом воздухе - категория размещения У1. Климатическое исполнение: от -40 до +40° С.
Серия: Краны консольные электрические на колонне ККМ5
Грузоподъемность: 0,25, 0,5, 1, 2, 3,2, 5 тонн
Угол поворота консоли: 180°
Тип привода: электрический
Управление: с пола
Технические характеристики электрического консольного крана:

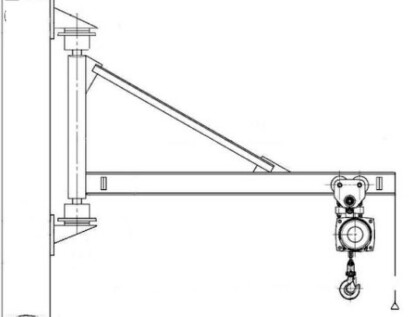

Краны консольные ручные настенные ККР1
Кран консольный ручной настенный используют для механизации работ по подъему и перемещению грузов, для ремонтных и наладочных работ, в производственных корпусах и на открытом воздухе. Обеспечивают подъем груза с перемещением его в горизонтальной плоскости на угол не более 180°. Консольный кран с ручным поворотом эксплуатируют до грузоподъемности 3,2 тонны.
Серия: Краны консольные ручные настенные ККР1
Грузоподъемность: 0,25, 0,5, 1, 2, 3,2 тонн
Угол поворота консоли: 180°
Тип привода: ручной
Управление: с пола

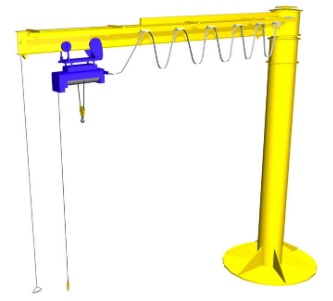

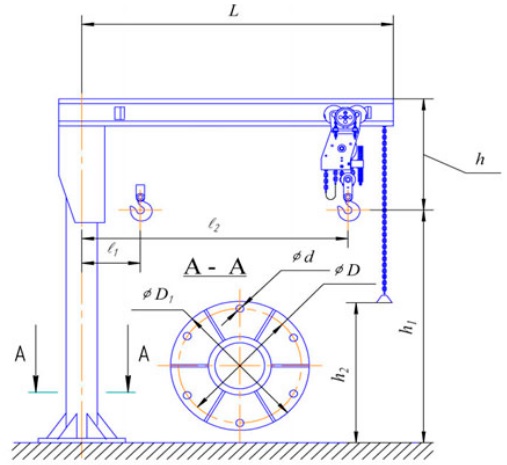

Краны консольные ручные на колонне ККР2/ККР3/ККР4
Кран консольный ручной стационарный на колонне используют для механизации работ по подъему и перемещению грузов, для ремонтных и наладочных работ, в производственных корпусах и на открытом воздухе. Обеспечивают подъем груза с перемещением его в горизонтальной плоскости. Консольный кран с ручным поворотом эксплуатируют до грузоподъемности 3,2 тонны. Состоит кран из: колонны с опорной частью, поворотной консолью, которая монтируется на колонну, тельфер ручной.
Серия: Краны консольные ручные настенные ККР2/ККР3/ККР4
Грузоподъемность: 0,25, 0,5, 1, 2, 3,2 тонн
Угол поворота консоли:
• ККР2 - кран консольный на колонне, угол поворота консоли 270°.
• ККР3 - кран консольный на колонне, угол поворота консоли 360°.
• ККР4 - кран двухконсольный, угол поворота главной консоли 180° и вспомогательной 300°
Тип привода: ручной
Управление: с пола

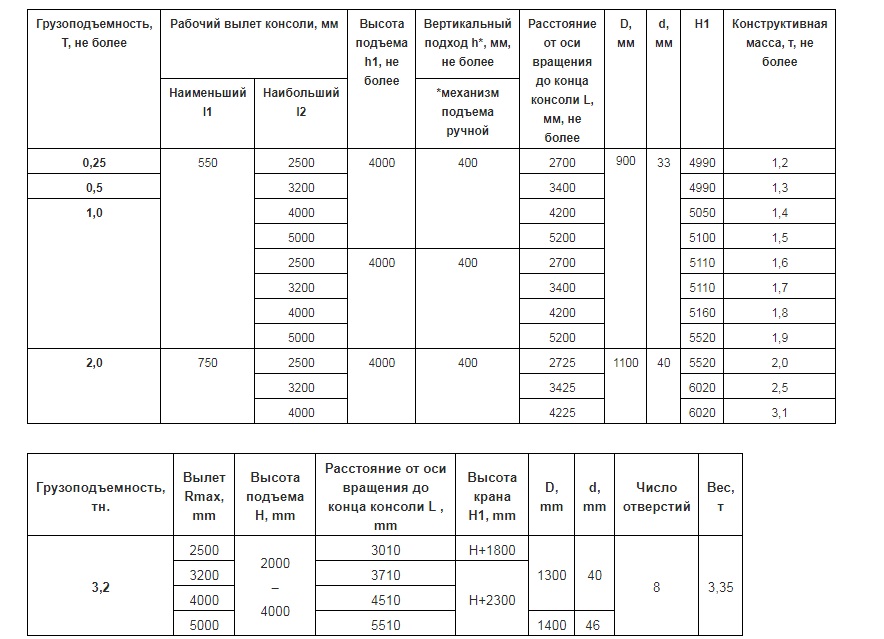

Технические характеристики ручного консольного крана

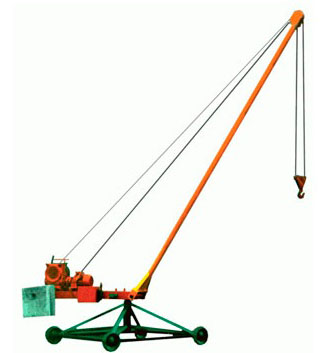

Кран Пионер (КЛ-3, Мастер) поворотный стреловой 500-1000 кг
Кран Пионер предназначен для подъема груза с установкой его на земле, а так же перекрытиях зданий и сооружений. Стрела крана позволяет перемещать в процессе строительных работ различные виды грузов: металлические конструкции, строительные материалы и оборудование. Так же кран применяют для погрузочных и разгрузочных работ на небольшой высоте, устанавливая кран на земле.
Исполнение крана Пионер (КЛ-3, Мастер) поворотный стреловой есть в нескольких видах: стационарные (на металлической раме) и передвижные (на колесах). Исполнение крана на колесах позволяет легко передвигать кран по рабочей зоне. Угол стрелы регулируется за счет выдвижного шкива. Чем меньше угол наклона стрелы, тем меньше грузоподъемность крана. Преимущество конструкции крана, это компактные размеры конструкции, не большой расход энергии для работы крана (не более 1,5 kWt). Оборудование удобно транспортируется и эксплуатируется. Транспортировка крана производится в разобранном виде.
Серия: Пионер (КЛ-3, Мастер)
Грузоподъемность: 500, 750, 1000 кг
Высота подъема: 4,5, 6 метров
Управление: с пола

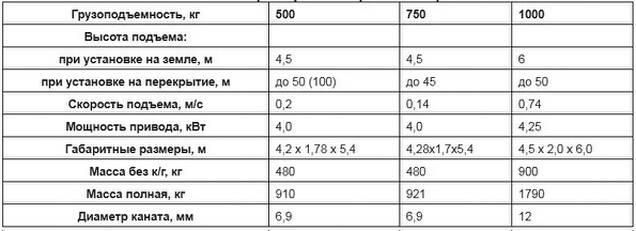

Технические характеристики строительного крана Пионер:

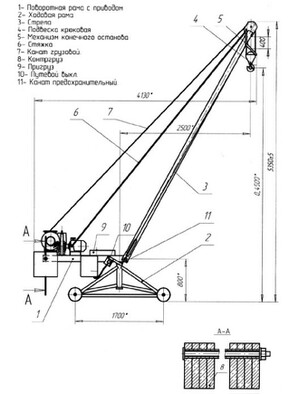

Схема крана Пионер (передвижной):

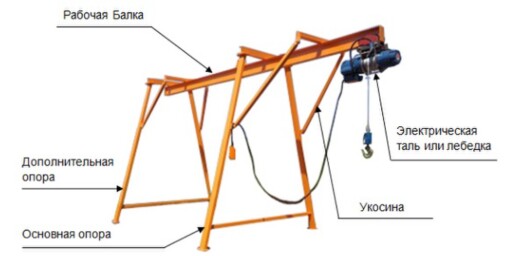

Кран строительный Умелец стреловой
Подъемник строительный Умелец применяется для подъема, опускания через проемы сооружений и зданий разных строительных материалов и оборудования массой до 320 кг. Установка крана возможна на перекрытии или крыше здания и сооружений, с условием защиты крана от внешних воздействий погодных условий. Кран в окно Умелец производится в нескольких исполнениях, отличается только форма передней стойки.
Строительный подъемник Умелец это грузоподъемное оборудование с возможностью его переставления в ручную. Перестановка крана производится легко за счет: опорных колес с фиксаторами установленных на задних стойках; на передних стойках установлены регулировочные винты опоры (домкраты). Эксплуатация крана в окно Умелец + 40 С ...- 40 С, влажность 75%. Разрешенная категория размещения У2 ГОСТ 15150.
Конструкция строительного подъемника Умелец выполнены с вылетом стрелы 2 метра, колесами для смещения, тросоукладчик, высокопрочное покрытие.
Стреловой подъемник Умелец отгружается в разобранном виде. В комплект поставки входит: опора несущая, дополнительная опора, балка крана, укосины, грузоподъемный механизм техническая документация на оборудование, инструкция по монтажу и эксплуатации и сертификат качества.
Кран Умелец запрещается использовать во взрывоопасных и пожароопасных средах, в средах с агрессивными парами и пылью, которые приводят к коррозии металла и разрушению изоляции электропроводки.
Серия: Умелец стреловой
Грузоподъемность: до 320 кг
Высота подъема: 50 метров
Управление: с пола

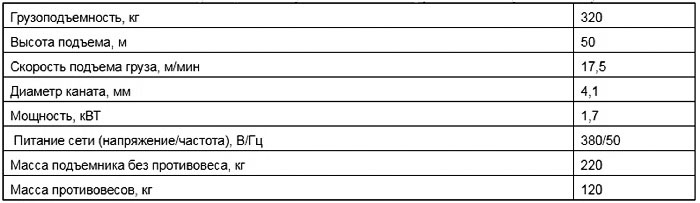

Технические характеристики кран в окно - Умелец (подъемник строительный):
