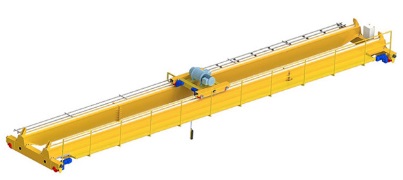

Краны мостовые опорные двухбалочные (кран-балки) используются для погрузочно-разгрузочных работ в промышленных цехах, на складах товаров и готовой продукции как в закрытых цехах, так и на открытых площадках.

Краны мостового типа обеспечивают подъем грузов с площадки, которая расположена между основными опорами крана. За счет свободного перемещения по двум направлениям, грузы являются легкодоступными из любой точки. Для помещений, в которых выполняются интенсивные  перемещения грузов более 10,0т, необходимо использовать двухбалочные мостовые краны с электрическим пультом управления. Для небольших промышленных зданиях, которые специализируются на мелких грузоподъемных работах, предлагаются однобалочные мостовые краны с ручным управлением.

При грузоподъёмности более 12,5 т у крана могут быть два механизма подъёма — главный и вспомогательный.

Привод механизмов: электрический

Управление: пульт управления, радиоуправление, кабина.

Главная балка: цельная; фланцевое соединение

Грузоподъемность: до 50,0т.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Исполнение мостовых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение;

Степень защиты электрооборудования  крана-  IP 54

Степень защиты мотор редукторов на движение крана  - IP 55

Степень защиты электрощита  - IP 65

Краны мостовые опорные однобалочные (кран-балки) используются для погрузочно-разгрузочных работ в промышленных цехах, на складах товаров и готовой продукции как в закрытых цехах, так и на открытых площадках.

Краны мостового типа обеспечивают подъем грузов с площадки, которая расположена между основными опорами крана. За счет свободного перемещения по двум направлениям, грузы являются легкодоступными из любой точки. Опорные мостовые краны - мост которых непосредственно опирается на надземный рельсовый путь сверху.

Привод механизмов: электрический, ручной.

Управление: пульт управления, радиоуправление.

Главная балка: цельная, фланцево-сварное соединение.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Исполнение мостовых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение;

Степень защиты электрооборудования  крана-  IP 54

Степень защиты мотор редукторов на движение крана  - IP 55

Степень защиты электрощита  - IP 65.

Кран-балка электрическая подвесная комплектуется талью электрической в стандартном исполнении, либо  тельфером с уменьшенной строительной высотой. Тельфер с уменьшенной строительной высотой позволит увеличить высоту подъема груза.

Привод механизмов: электрический, ручной.

Управление: пульт управления, радиоуправление.

Главная балка: цельная, фланцево-сварное соединение, сварочное соединение.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе,

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией,

У4 - работа в закрытом помещении с искусственной вентиляцией.

Исполнение мостовых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение;

Степень защиты электрооборудования  крана - IP 54 и выше, по желанию заказчика.

Степень защиты мотор редукторов на движение крана - IP 55.

Степень защиты электрощита - IP 65.

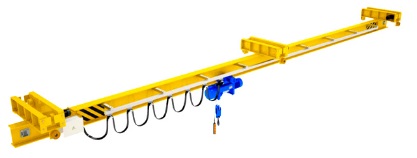

Подвесные краны - подвешивается к нижним полкам рельсового пути. Предназначены для оптимизации погрузочно-разгрузочных работ.

Отличительные особенности кранов — большая рабочая зона, малые габариты по высоте, возможность установки на отдельных участках цеха, перекрытие больших пролётов, возможность стыковки кранов, находящихся в одном или разных пролётах и перемещение тележки с одного крана на другой, а также монорельсовый путь, идущий в другие производственные помещения. Взаимное положение кранов при стыковке фиксируется стыковым замком.

Привод механизмов: электрический, ручной.

Управление: пульт управления, радиоуправление.

Главная балка: цельная, фланцево-сварное соединение, сварочное соединение.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы,

5К - средний режим работы,

7К - тяжелый режим работы.

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе,

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией,

У4 - работа в закрытом помещении с искусственной вентиляцией.

Исполнение мостовых однобалочных кранов:

ОПИ - общепромышленное исполнение,

ПБИ - пожаробезопасное исполнение,

ВБИ – взрывобезопасное исполнение.

Степень защиты электрооборудования  крана - IP 54 и выше, по желанию заказчика.

Степень защиты мотор редукторов на движение крана - IP 55.

Степень защиты электрощита - IP 65.

Кран штабелер представляет собой обычный крановый мост, по которому перемещается грузовая тележка с закрепленной к ней вертикальной поворотной колонной.

Для перемещения грузов колонна крана способна разворачиваться на 360 градусов. По этой колонне производится вертикальное перемещение вилочного грузоподъемника. Краны-штабелеры применяются на складах, позволяют наиболее экономно использовать складскую площадь вследствие уменьшения ширины проходов и увеличения высоты складирования.

Управление крана-штабелера мостового: пульт управления; радиоуправление; кабина.

Варианты расположения кабины:

Кабина стационарная (неподвижная), расположена на колонне рядом с вилами;

Кабина стационарная (неподвижная), расположена на мосту крана;

Кабина двигается на одной грузовой тали одновременно с вилами;

Кабина двигается на отдельной тали и имеет возможность отдельно от вил подниматься и опускаться.

В случае расположения подъемной кабины за грузовым захватом (вилами), требуется увеличение габаритов проходов для штабелирования.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Исполнение мостовых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение.

Степень защиты электрооборудования крана- IP 54

Степень защиты мотор редукторов на движение крана - IP 55

Степень защиты электрощита - IP 65.

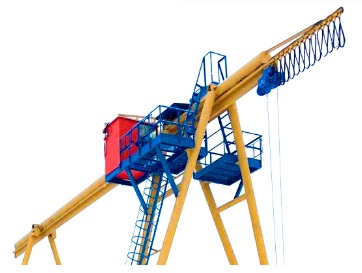

Козловые краны применяют для обслуживания открытых (реже крытых) складов, главным образом штучных грузов, контейнеров и лесных грузов, для монтажа сборных промышленных и гражданских сооружений, обслуживания гидроэлектростанций и секционного монтажа в судостроении. Краны изготовляются преимущественно крюковыми или со специальными грузозахватными устройствами.

Козловой кран состоит из следующих элементов

• металлический мост

• тележка, установленная или подвешенная на мосту и способная по нему передвигаться

• две опоры, каждая из которых включает одну или две стойки

• платформы опор для передвижения по подкрановому пути

• механизм подъёма груза

• механизм передвижения тележки

• механизм передвижения крана

• кабина оператора

По конструкции моста козловые краны делят на

• краны с однобалочным мостом

• краны с двухбалочным мостом

Параметры козловых кранов общего назначения грузоподъёмностью 1,0 до 100,0 т с пролётами до 60,0м и высотой подъёма до 30,0м устанавливается согласно ГОСТ 7352-81. Климатическое исполнение и категория размещения - У1, У2, У3, У4 на открытых площадках:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Управление - пульт управления / кабина Исполнение козловых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение;

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Полукозловой однобалочный кран относится к однорельсовым мостовым кранам. Обычно используются при перемещении груза в помещении с маленькой площадью, с небольшой производственной территорией.

Грузоподъемность: до 20,0 тонн,

Пролет: до 28,0м

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Управление - пульт управления, радиоуправление, кабина (стационарная либо подвижная). Исполнение полукозловых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение.

Режим работы по ГОСТ 25546-82 - 3К, 5К, 7К

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Дополнительная комплектация

Датчик веса, концевые выключатели, система противораскачивания груза, частотные преобразователи и прочее

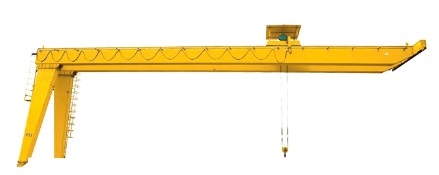

Полукозловой двухбалочный кран обычно используются при перемещении груза в помещении с маленькой площадью, с небольшой производственной территорией.

Грузоподъемность (двухбалочные для тяжелых грузов): от 10,0т и выше

Пролет: до 32,0м

Климатическое исполнение и категория размещения - У1, У2, У3, У4 В открытых помещениях:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40/+40.

В закрытых помещениях:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией.

Управление - пульт управления, радиоуправление, кабина (стационарная либо подвижная). Исполнение полукозловых однобалочных кранов:

ОПИ - общепромышленное исполнение;

ПБИ - пожаробезопасное исполнение;

ВБИ – взрывобезопасное исполнение.

Режим работы по ГОСТ 25546-82:

3К - легкий режим работы;

5К - средний режим работы;

7К - тяжелый режим работы.

Дополнительная комплектация

Датчик веса, концевые выключатели, система противораскачивания груза, частотные преобразователи и прочее.

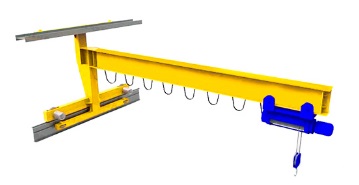

Кран консольный настенный применяется для подъема и перемещения грузов в пределах заданной зоны с ограничением габарита по высоте. С помощью кранов данного типа производятся работы по обслуживанию мест персонала на производстве и складских помещениях.

Кран имеет одну консоль, поворот консоли осуществляется вручную или с помощью электропривода, угол поворота ограничен подходами к стене (не более 180°). Опоры с помощью кронштейнов прикреплены к стене здания; нижняя опора может опираться на выступ здания. Угол поворота ограничен подходами к стене. Вращение крана осуществляют вручную на канат или механизмом поворота. Кронштейн верхней опоры колонны прикрепляют к стене болтами, которые должны быть затянуты таким образом, чтобы под нагрузкой не произошло раскрытия стыка. Кронштейн нижней опоры удерживается силой трения. Краны комплектуются ручными талями или электрическими. Климатическое исполнение и категория размещения - У1, У2, У3, У4

Открытые площадки:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40° / +40°.

Закрытые помещения:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией;

Режим работы по ГОСТ 25546-82:

2К - легкий режим работы;

4К - средний режим работы;

6К - тяжелый режим работы.

Исполнение кранов консольных передвижных настенных электрических:

ОПИ- общепромышленное исполнение;

ПБИ- пожаробезопасное исполнение;

Степень защиты электрооборудования крана - IP 54 и выше.

Кран консольный стационарный поворотный на колонне используют для механизации работ по подъему и перемещению грузов. Часто используются для ремонтных и наладочных работ, в производственных корпусах и на открытом воздухе. Обеспечивают подъем груза с перемещением его в горизонтальной плоскости на угол не более 360°.

Кран состоит из закреплённой на фундаменте колонны, на которой в подшипниковых опорах вращается выполненная из двутавра консоль. Вертикальная нагрузка воспринимается верхним подшипником опоры колонны.

Тип поворота стрелы: Ручной / Электрический

Колонна неподвижно соединена с плитой, прикреплённой болтами к фундаменту. Климатическое исполнение и категория размещения - У1, У2, У3, У4

Закрытые помещения: У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией;

Открытые площадки: У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40° / +40°.

Режим работы по ГОСТ 25546-82:

2К - легкий режим работы;

4К - средний режим работы;

6К - тяжелый режим работы.

Исполнение кранов консольных на колонне:

ОПИ- общепромышленное исполнение;

ПБИ- пожаробезопасное исполнение;

Степень защиты электрооборудования крана - IP 54 и выше, по желанию заказчика. Кран комплектуется ручной талью либо электрической талью.

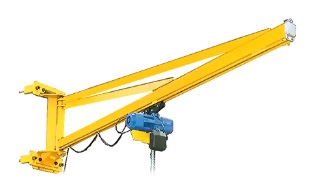

Консольные настенные краны используются в качестве грузоподъемного механизма на промышленных предприятиях, строительных площадках.

компактные размеры;

возможность монтажа практически в любых условиях;

эффективность работы;

простота управления.

Консольные краны задействуют для решения задач в ремонте и обслуживании инженерных коммуникаций, выполнения локальных ремонтных работ, транспортировке грузов на складах, в амбарах и прочих хранилищах. Кран консольный настенный электрический  передвигается по рельсовым путям, уложенным на крановые балки колонн одной стороны цеха на некотором расстоянии от земли.

Кран с неподвижной консолью. Стальная конструкция крана выполнена в виде опорной вертикальной рамы с консолью, по которой перемещается тележка по конструктивному исполнению, аналогичная исполнению тележки мостового крана. Вертикальная рама опирается на ходовые колёса, воспринимающие вертикальную нагрузку от веса крана и тележки с грузом. Механизм передвижения выполнен с раздельным приводом колёс Кран с поворотной консолью. Стальная конструкция крана состоит из опорной вертикальной рамы, на которой вертикально закреплена колонна с поворотной консолью, как у настенного поворотного крана. Механизм подъёма установлен на основании консоли, а направляющий блок каната — на конце консоли. Конструкция опорной рамы и ходовой части такая же, как у крана с неподвижной консолью. Климатическое исполнение и категория размещения - У1, У2, У3, У4

Грузоподъёмность: 1-10 т.

Вылет: 4 — 10 м.

Высота подъёма: 6 — 18 м.

Открытые площадки:

У1 - работа на открытом воздухе;

У2 - работа под навесом со свободным доступом воздуха при температуре -40° / +40°.

Закрытые помещения:

У3 - работа в закрытом помещении с естественной вентиляцией;

У4 - работа в закрытом помещении с искусственной вентиляцией;

Режим работы по ГОСТ 25546-82:

2К - легкий режим работы;

4К - средний режим работы;

6К - тяжелый режим работы.

Исполнение кранов консольных передвижных настенных электрических:

ОПИ- общепромышленное исполнение;

ПБИ- пожаробезопасное исполнение;

Степень защиты электрооборудования  крана-  IP 54 и выше, по желанию заказчика.
