Крановое оборудование Волго-Вятский механический завод
Компания «Волго-Вятский механический Завод» была основана в 2015 году. Основной вид деятельности: проектирование и производство мостовых, консольных и козловых кранов общепромышленного исполнения, а также мостовых кранов специального назначения для предприятий металлургии, химической отрасли, транспорта и тд. На заводе выстроен полный цикл производства продукции – от разработки проекта, его производства и ввода в эксплуатацию. Компания имеет сертификаты на весь перечень выпускаемой продукции. Производство продукции осуществляется в строгом соответствии с требованиями нормативных документов и межотраслевыми стандартами. Производство сертифицировано в соответствии со стандартами менеджмента качества ISO9001.
Ассортимент кранов Волго-Вятского механического завода:

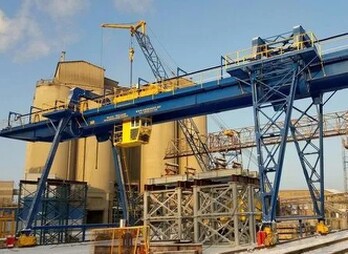

Козловые краны однобалочные и двухбалочные
Козловые краны однобалочные и двухбалочные производства Волго-Вятский механический завод используются для оптимизации погрузочно-разгрузочных работ, строительных и монтажных работ. Конструктивные характеристики такой техники могут отличаться в зависимости от выполняемых работ. Основными параметрами при выборе типа крана считаются длина моста, подъем и скорость перемещения груза, грузоподъемность всей конструкции и рабочего механизма, а также тип размещения и вид грузоподъемного механизма.
Модельный ряд производимых кранов:
• Однобалочные
• Двухбалочные
• Бесконсольные
• Одноконсольные
• Двухконсольные.
Производимые козловые краны по типу грузоподъемного механизма: магнитные, крюковые и грейферные. Общая грузоподъемность конструкции достигает нескольких сот тонн, пролетная часть крана может быть в длину до 100 метров. В соответствии с производственными задачами на козловой кран навешиваются различные грузоподъемные механизмы: электромагниты, грейферы, тали. Исходя из индивидуальных потребностей предприятия, краны могут изготавливаться с различными техническими свойствами, например сейсмоустойчивые, противопожарные и взрывоустойчивые, а также оснащаться другими типами рабочих механизмов.
ВВМЗ производит:
1.Краны козловые общего использования. Электрические подъемные краны с рабочим механизмом в виде крюка. С помощью такой техники выполняются погрузочные работы на больших территориях, когда необходимо манипулировать грузами массой до 32 тонн с подъемом на высоту до девяти метров. Длина моста кранов общего использования достигает 40 метров.
2. Монтажные козловые краны. Монтажные краны отличаются большей грузоподъемностью и имеют высоту подъема до 30 метров. Длина моста достигает 80 метров. Основное предназначение этого оборудования – установка сборных конструкций, а также работы на гидротехнических сооружениях и грузовых терминалах.
3. Козловые краны специального применения. Данные устройства имеют индивидуальные параметры в зависимости от потребностей производства.

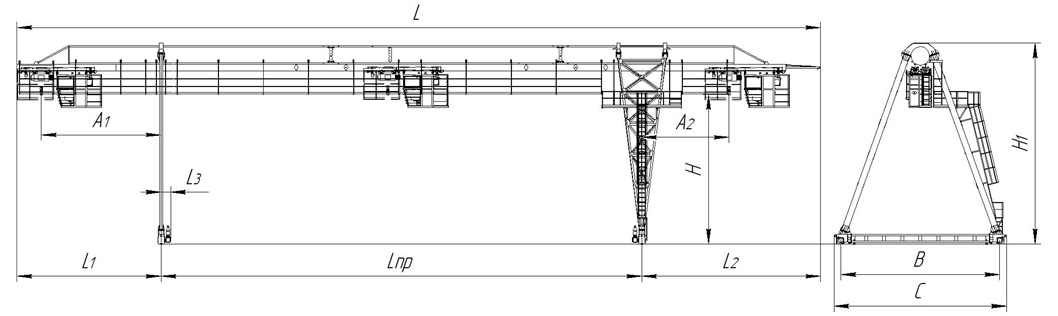

Схема Кран козловой электрический однобалочный:
Схема Кран козловой электрический двухбалочный:

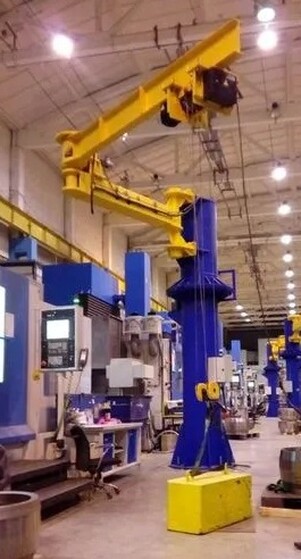

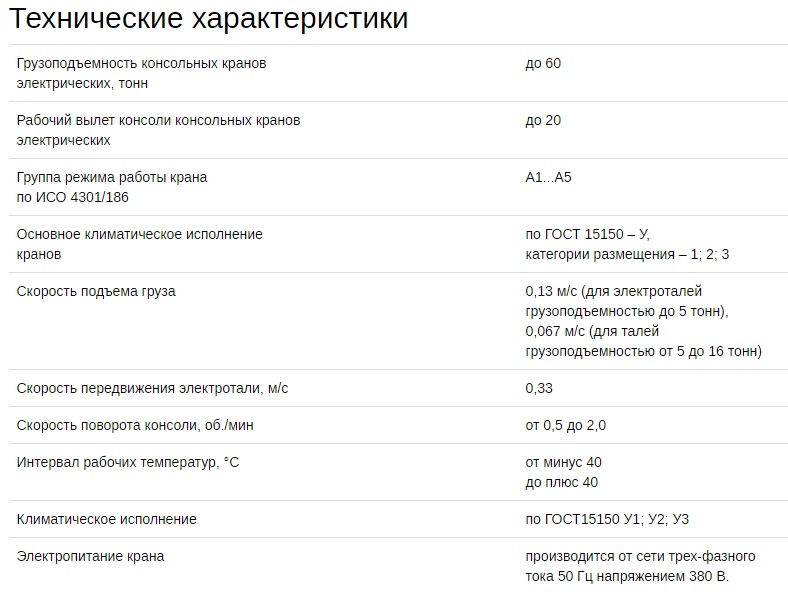

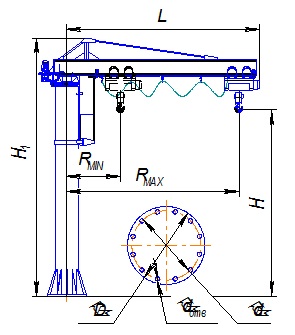

Краны консольные на колонне г/п до 60 тн
Волго-Вятский механический завод производит краны консольные стационарные поворотные электрические и ручные грузоподъемностью от 0,125 до 16 тонн, управляемые с пола. Данный вид кранов применяется в цехах машиностроительных заводов для обслуживания отдельных агрегатов, разгрузки грузового потока на мостовых кранах, работающих в одном производстве.
Особенности: консольных кранов на колонне:
Возможно использование при низкой строительной высоте.
Консоль крана поворачивается на 270° или 360°.
Возможно исполнение с электрическим механизмом поворота, с дополнительным тормозом для фиксации консоли в выбранном положении.
Особенности консольных кранов настенных стационарных:
Быстрое обслуживание рабочего пространства.
Наличие дополнительного шарнира.
По желанию Заказчика возможна комплектация крана дополнительными модулями, электрическим механизмом поворота, электромагнитным тормозом.
Изменение высоты крана (по желанию Заказчика).
Преимущества консольных кранов настенных передвижных:
Обслуживает больше рабочих мест, за счет перемещения по собственным рельсовым путям, расположенным ниже других передвижных кранов.
Возможность монтажа в уже полностью функционирующем помещении, без остановки производственного процесса.
Средний срок службы кранов не менее 20 лет, наработка на отказ не менее 11000 циклов.

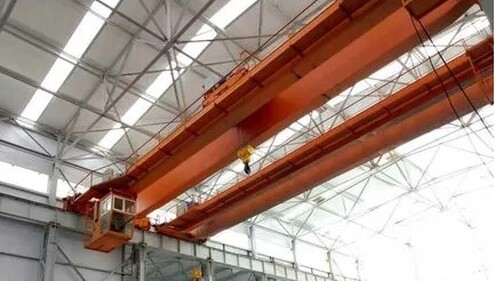

Краны мостовые двухбалочные г/п 5,0-32,0 тн
Краны двухбалочные опорные производства Волго-Вятский механический завод выполняют широкий спектр погрузочно-разгрузочных работ при строительстве, монтаже, ремонте различных объектов на открытых территориях и в закрытых помещениях.
Конструкция крана состоит из двух параллельных балок коробчатого сечения, соединенных между собой общими концами. Такая геометрия балок вместе со специальными большими и малыми диафрагмами обеспечивает высокие ходовые характеристики работы крана, а также снижает изнашиваемость рабочих частей механизма. На пролетной балке закреплен подтележный рельс, по которому на колесах движется грузовая тележка. Последняя состоит из рамы, которая включает в себя две поперечные балки, покрытые листом настила, с присоединенными к ним колесами.
Технические характеристики двухбалочных кранов:
Грузоподъемность двухбалочных кранов может достигать 320 тонн, высота подъема груза – 6 – 18 м, тогда как пролет крана составляет 10,5 – 32 м. К рабочей части кранов присоединены различные грузозахватные и грузоподъемные механизмы: грейферы, крюки, электромагниты, тали. Грузоподъемный механизм крепится к ездовой дорожке, которая, в свою очередь, присоединена к двум мостовым балкам, что обеспечивает равномерное распределение груза между пролетными балками.
Мостовые двухбалочные краны имеют ряд преимуществ по сравнению с другими видами такого грузоподъемного оборудования:
• более низкое энергопотребление во время эксплуатации;
• минимальное раскачивание груза, плавное опускание и торможение;
• сравнительно меньший вес конструкции.
Ассортимент мостовых двухбалочных кранов:
1.Краны двухбалочные мостовые опорные, ТУ 3151-010-60609109-2009
Характеристики:
• грузоподъемность от 5 до 32 тонн
• пролет от 10,5 до 34,5 метров
• управление с пола, из кабины
• вспомогательный подъем
2.Краны двухбалочные мостовые грейферные, ТУ 3152-016-60609109-2011
Характеристики:
• грузоподъемность от 10 до 20 тонн
• пролет от 10,5 до 34,5 метров
3.Краны двухбалочные мостовые траверсные, ТУ 3152-016-60609109-2011 (управление из кабины)
Характеристики:
• грузоподъемность от 5 до 10 тонн
• пролет от 10,5 до 34,5 метров.
4. Краны общего назначения
Кран 16 (ТУ 24.09.404-83)
Кран 16/3,2 (ТУ 24.09.404-83)
Кран 32/5-А5 (ТУ 24.09.404-83)
Кран УП20/5-А2 (ТУ 24.09.404-83)
Кран 32/5-А5 (ТУ 24.09.404-83)
Кран 20/5-А5 (ТУ 24.09.404-83)
Кран 16/3,2-А5 (ТУ 24.09.404-83)
Кран 16-А7 (ТУ 24.09.656-86)
Кран 16/3,2-А7 (ТУ 24.09.656-86)
Кран 20/5-А7 (ТУ 24.09.656-86)
Кран 32/5-А7 (ТУ 24.09.656-86)
Дополнительные возможности двухбалочных мостовых кранов:
Частотные преобразователи двухбалочных кранов обеспечивают медленное, равномерное и безопасное передвижение поднятых грузов, снижая раскачивание и вибрацию во время работы техники. Наличие системы предупреждения столкновения позволяет работать одновременно с несколькими кранами на одном пути. Еще одним преимуществом устройств этого типа является наличие дополнительного оснащения для облегченного доступа к рабочим деталям и элементам на производстве (освещению, трубопроводам, электрике, вентиляции и т. д.).
Кран 5 т (ТУ 24.09.404-83)
Кран 10 т (ТУ 24.09.404-83)
Кран 10 управляемый с пола (ТУ 24.09.404-83)
Кран 5 т управляемый с пола (ТУ 24.09.404-83)
Кран 5 т (ТУ 24.09.656-86)
Кран 10 т (ТУ 24.09.656-86)
Кран 50/10 (ТУ 24.09.404-83)
Кран 5–А7 для перемещения расплавленного металла
Кран 50/10 (ТУ 24.09.656-86)
5.Краны специального назначения
Кран 16-А6 для перемещения расплавленного металла (ТУ 24.09.404-83)
Кран 16/3,2-А6 для перемещения расплавленного металла (ТУ 24.09.404-83)
Кран 20/5-А6 для перемещения расплавленного металла (ТУ 24.09.404-83)
Кран 32/5-А6 для перемещения расплавленного металла (ТУ 24.09.404-83)
Кран МТ20-А2 (ТУ 21.006.-84)
Кран Г10-А7 (ТУ24.09.691-88)
Кран мостовой МГ10/10-А7 (ТУ24.09.691-91)
Кран МГ16/3,2-А6 (ТУ 24.09.691-91)
Кран МГ20/5-А7 (ТУ 24.09.691-91)
Кран магнитный (ТУ 24.09.691-91)
Кран с гибким подвесом траверсы (ТУ 24.09.691-91)
Кран 10-А7-ВТ ( ТУ 24.09.691-91)
Кран К16-А6 (ТУ 24.09.691-91)
Кран магнитный с гибким подвесом траверсы (ТУ 24.09.691-91)
Кран 10x2т
Кран Г5-А7 (ТУ24.09.691-91)
Кран Г16-А7 (ТУ24.09.691-91)
Кран 10 –А7 для перемещения расплавленного металла
Кран ММ16/10-А6
6.Краны взрывобезопасные
Кран УПВБ 32/5-А2 (ТУ 24.09.557-81)
Кран УПВБ 20/5-А2 (ТУ 24.09.557-81)
Кран ВБ 16-А2 (ТУ 24.09.557-81)
Кран УПВБ 16/3,2-А2 (ТУ 24.09.557-81)
Кран ВБ 16/3,2-А2 (ТУ 24.09.557-81)
Кран УПВБ 16-А2 (ТУ 24.09.557-81)
Кран ВБ 32/5-А2 (ТУ 24.09.557-81)
Кран ВБ 20/5-А2 (ТУ 24.09.557-81)
Кран УПВБ 10-А2 (ТУ 24.09.557-81).

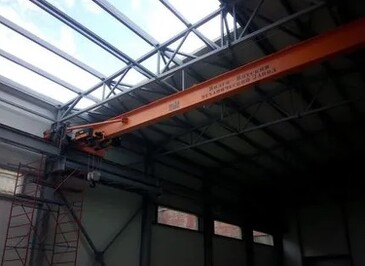

Краны мостовые однобалочные г/п 1,0-16,0 тн
Однобалочные мостовые краны ручные и электрические производства Волго-Вятский механический завод используются для погрузки, разгрузки и перемещения груза на необходимое расстояние. Применение: внутри помещений, на улице.
Протяженность пути, который может пройти кран, составляет от 3 до 28 м, а высота может достигать 36 м. Однобалочные краны достаточно легкие в сравнении с другими грузоподъемными кранами мостового типа, поэтому они могут поднимать груз не более чем 16 т, к тому же работают на небольших скоростях.
Преимущества однобалочных мостовых кранов ВВМЗ:
• простота сборки и обслуживания;
• невысокая цена;
• возможность работать при любой температуре и не боятся осадков;
• высокая надежность;
• могут применяться в относительно невысоких помещениях благодаря тому, что их вертикальный размер гораздо меньше, чем при использовании опорных конструкций.
Варианты изготовления однобалочных кранов на ВВМЗ:
• две скорости подъема или движения груза,
• оснащение функцией «плавный запуск»,
• радиоуправление,
• дополнительный тормоз.
Ассортимент мостовых однобалочных кранов:
1.Краны однобалочные мостовые опорные, ТУ 3157-001-05199325-07 (управление с пола).
Опорные однобалочные краны располагаются, в отличие от подвесных, сверху основания. Это позволяет значительно повысить грузоподъемность. Применяются такие виды кранов в больших просторных цехах, складах с крупногабаритной продукцией, строительных площадках и т.д. В общем, их использование актуально в тех местах, где пространство не ограничивает нормальную работу оборудования. Главной особенностью опорных мостовых однобалочных кранов является возможность удлинять пути перемещения простым наращиванием рельс.
Характеристики:
• грузоподъемность от 10 до 16 тонн
• пролет от 10,5 до 28,5 метров
2.Краны однобалочные опорные (управление с пола)
Характеристики:
• грузоподъемность от 1 до 12,5 тонн
• пролет от 4,5 до 28,5 метров
3.Краны однобалочные подвесные, ГОСТ7890-93 (управление с пола)
Характеристики:
• грузоподъемность от 1 до 5 тонн
• пролет от 3 до 15 метров
4.Краны однобалочные подвесные двухпролетные
Характеристики:
• грузоподъемность от 1 до 12,5 тонн
• пролет от 7,5 до 12 метров
5.Краны однобалочные подвесные, ТУ 3151-010-60609109-2009
Характеристики:
• грузоподъемность от 10 до 12,5 тонн
• пролет от 3 до 12 метров.
Схема - Кран мостовой электрический однобалочный опорный:

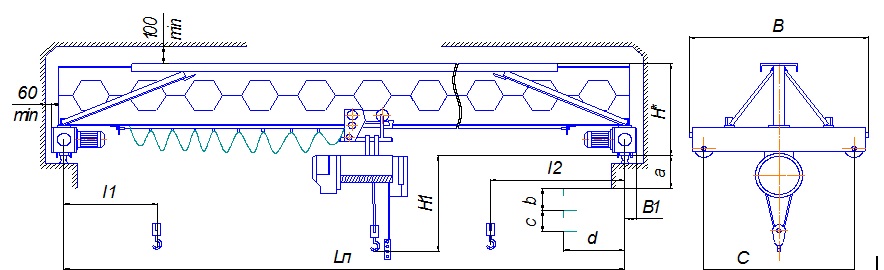

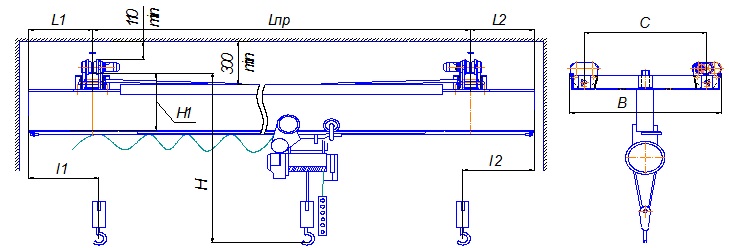

Схема - Кран мостовой электрический однобалочный подвесной:
Краны мостовые специальные
Компания Волго-Вятский механизированный завод производит мостовые краны специального назначения.
Ассортимент:
1.Краны траверсные.
Предназначены для подъемно-транспортировочных процедур с прикреплением к траверсе в нескольких местах грузозахватами/стропами.
2.Краны магнитно-грейферные.
Магнитно-грейферный кран представляет собой мостовой кран или козловой кран грейферный с двумя грузовыми тележками перемещающимися по главным пролетным балкам.
Одна тележка является грейферной, с грейферным захватом, вторая грузовая тележка с магнитным грузовым захватом. Такие краны применяют в машиностроительных и металлургических отраслях, а так же для одновременного подъема и транспортировки сыпучих материалов и захвата металлических грузов.
3.Краны магнитные.
Кран магнитный может быть краном мостовым электрическим опорным двухбалочным, краном мостовый опорным однобалочным, краном козловым.
Данный тип кранов оборудован магнитным захватом. Кран магнитный используется для перегрузки металлолома, металлопроката и других металлических грузов.
Кран мостовой магнитный необходим в металлургической промышленности, в машиностроительной отрасли и т.д. Мостовой магнитный кран может быть оборудован магнитной траверсой любого типа в зависимости от характеристик груза.
4.Краны-штабелеры поворотные.
Мостовой кран-штабелер предназначен для оптимизации складского учета. В конструкции предусмотрена мобильная тележка, вертикально зафиксированная колонна для перемещения грузового механизма. Как правило, используется вилочный захват. Штабелеры имеют преимущественно автоматическое управление.
Высокое качество оборудования обусловлено применением деталей, узлов, комплектующих известных изготовителей. Оно производится на технологичных станках для обработки металлов. Это позволяет механизировать и ускорить технологический цикл. Производство нестандартного стационарного оборудования для манипуляций с грузами при погрузочно-разгрузочных операциях выполняется по проекту, согласованному с заказчиком.
5.Краны литейные.
Литейные мостовые краны являются основным подъёмно-транспортным оборудованием, которое используется на металлургических предприятиях для транспортировки, заливки и разливки жидкого металла. В основном они применяются для заливки расплавленного чугуна в конвертеры или в загрузочный пролёт электрической печи, а также для транспортировки ковша с расплавленной сталью на приёмное устройство или для транспортировки расплавленной стали на установку печь-ковш для дальнейшего рафинирования металла.
6.Краны грейферные.
Кран мостовой грейферный может быть как опорного типа, так и козлового. Кран грейферный используется для погрузочно- разгрузочных работ сыпучих и навалочных грузов.
Грейфер это грузозахватное устройство состоящее из двух или более челюстей, которые раскрываются при захвате груза и смыкаются при удержании груза.
Грейфер может быть выполнен как навесное оборудование на крюк, как и основной грузозахватное устройство. Грейфер может быть канатным, гидравлическим и моторным.
Кран мостовой опорный грейферный или козловой кран должен быть оборудован крановой лебедкой на которой устанавливаются два кабельных барабана обеспечивающих смыкание и размыкание грейфера. Обычно грейферный мостовой кран или грейферный козловой кран управляется из крановой кабины.
